Gummi als Funktionselement

Während mechanische Klappen mittels Feder-oder Schwerkraft funktionieren, etabliert sich zunehmend ein anderes Prinzip: die Kegelmembran-Technologie. Die Lasso Technik AG mit Sitz in Basel entwickelt und produziert seit 1942 entsprechende Lösungen unter der Bezeichnung Stop Silent Typ AS. Kegelmembran-Rückflussverhinderer sind keine neue Entwicklung. Seit den 1970er Jahren haben sich diese AS-Kegel in Schweizer Haushalten millionenfach bewährt.

Auch in der Feuerwehrtechnik sind diese Lösungen etabliert. Dort überzeugen sie durch sicheres Schliessverhalten in rauem Umfeld mit brüsken Bewegungen. Die Kegelmembran ist damit weniger Innovation als eine bewährte Technologie, die heute wieder an Bedeutung gewinnt.

Konstruktionsprinzip und Aufbau

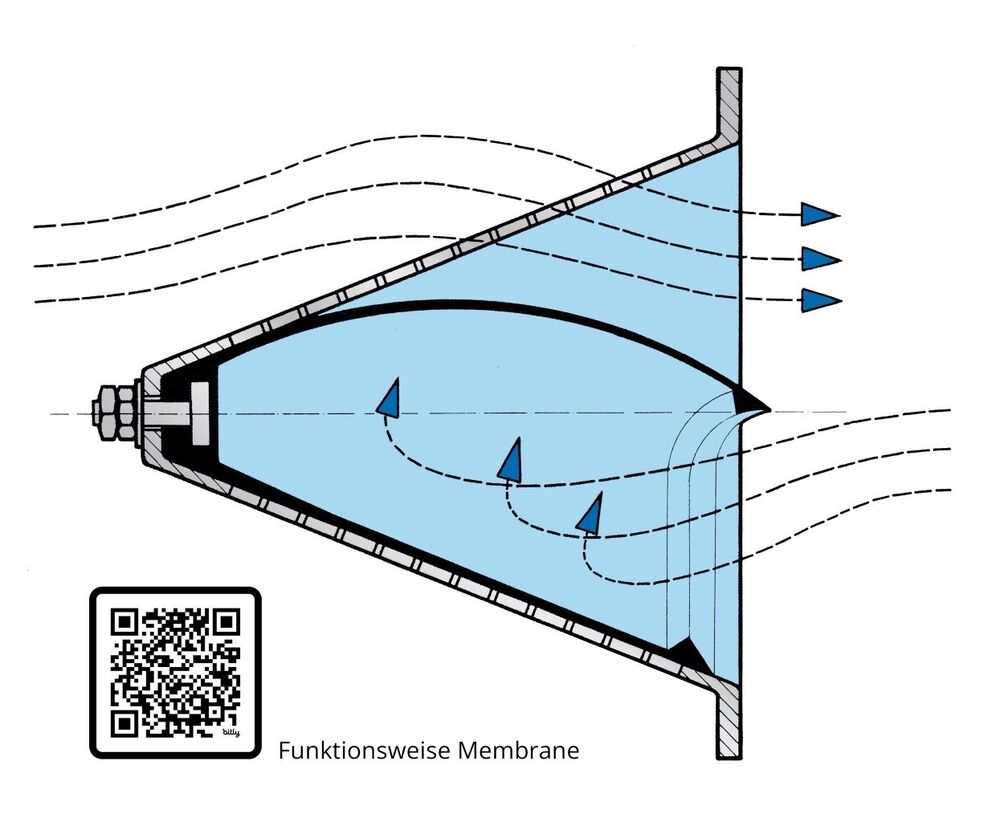

Der Kegelmembran-Rückflussverhinderer Stop Silent AS: Dieses Ventil besteht aus nur «2» Komponenten: eine Membrane und ein perforierter Stützkegel. Die Nennweiten der einzelnen Kegel sind von DN25 bis DN200 erhältlich.

Ein Funktionsteil aus Gummi als weiches Bauteil absorbiert im harten Einsatz bedeutend mehr als mechanische Klappen, welche auf Verschmutzung und Verkalkung schlechter reagieren.

Die gesamte AS-Produktpalette, Ventilkörper sowie Kegel, werden aus Edelstahl hergestellt. Der Werkstoff ist säure-, chlor- und seewasserbeständig sowie lebensmittelecht, was die Stop-Silent-AS-Ventile ideal für Anwendungen macht, die höchsten Reinheitsstandard erfordern.

Werkstoffe und Beständigkeit

Sämtliche medienberührenden Bauteile, Ventilkörper/Kegel, bestehen aus Edelstahl 1.4404. Dieser Werkstoff ist korrosionsbeständig gegenüber Säuren, Chlor und Meerwasser und erfüllt gleichzeitig Anforderungen an Hygiene und Lebensmittelverträglichkeit.

Alle AS-Produkte können mit verschiedenen Elastomer-Membranen ausgestattet werden, dadurch ergibt sich ein sehr breites Anwendungsspektrum vom Trinkwasser bis hin zur chemischen Industrie. Die stetig verbesserten Materialrezepturen ermöglicht ein sanftes aber doch schnelles öffnen und schliessen der Membrane. Durch diese sanfte und agile Bewegung der Membrane werden Druckstösse besser absorbiert und schonen die Anlagen gleichermassen.

Strömungsverhalten und Optimierung

Eine zentrale Weiterentwicklung stellt die überarbeitete Kegelgeometrie dar. Durch eine angepasste Lochstruktur konnte der freie Durchflussquerschnitt verbessert werden und beträgt ca. 30% mehr als der Rohrquerschnitt.

Des Weiteren werden alle Löcher des Stützkegels von innen nach aussen gestanzt. Dieses hat die Lochgeometrie bzw. die Lochkante so geformt, dass die Membrane einen sehr sanften Sitz erhalten hat, welcher die Druckstösse (den Wasserhammer) noch besser absorbieren kann.

Umgang mit anspruchsvollen Medien

Durch die Kombination aus flexibler Membran und strömungsoptimiertem Kegel können sie auch in Medien mit Feststoffanteilen oder erhöhter Viskosität eingesetzt werden. Dazu zählen beispielsweise ölige, sandige Medien aber auch pastöse Medien wie Schokolade, Melasse oder Zuckerlösungen. Der Kegel dient zusätzlich als Grobfilter und schützt nachgelagerte Komponenten wie Pumpen.

Einordnung in die Praxis

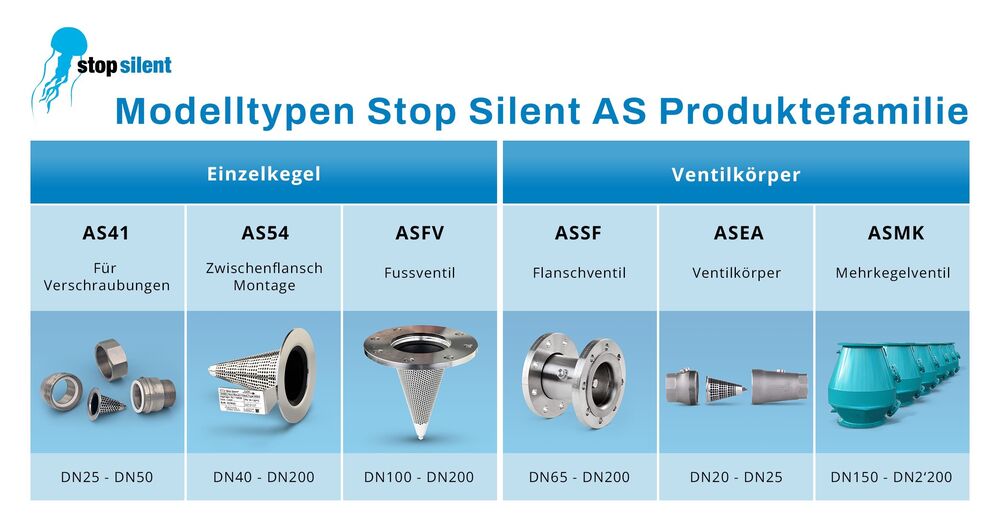

Die Membran hat stets die gleiche Form. Der Kegel ist entweder als Einzelteil in Verschraubungen oder als Zwischenflansch erhältlich, oder als integrierter Bestandteil des Ventilkörpers – wahlweise mit Gewinde- oder Flanschanschluss.

Fazit

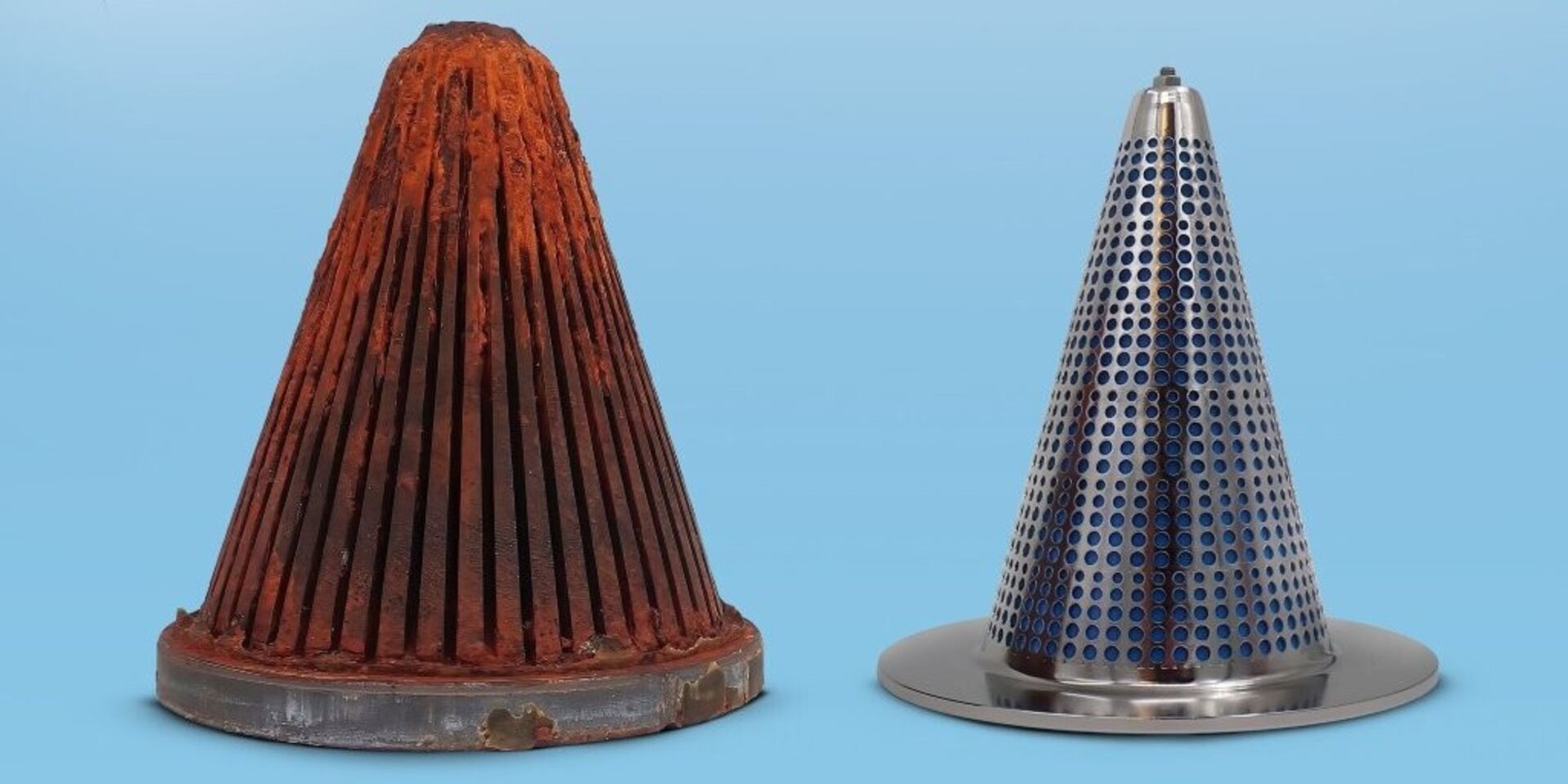

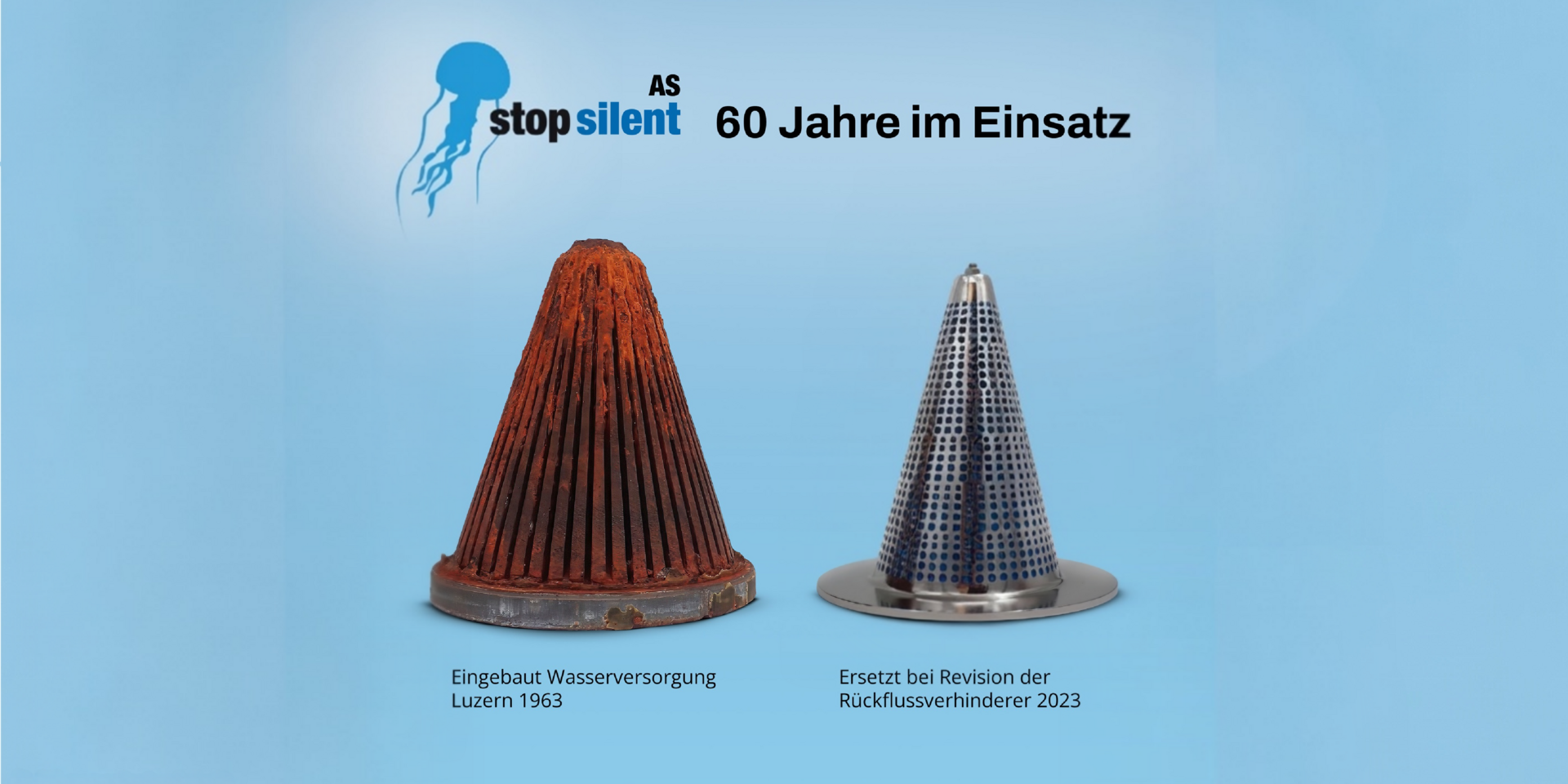

Generell ist zu sagen, dass Lasso Technik die eingesetzten Materialien auf ein Maximum an Lebensdauer auslegt. Basierend auf Lebenszyklusanalysen (LCA) und unter Berücksichtigung der aussergewöhnlich langen Nutzungsdauer zählen AS-Kegelmembranventile zu den nachhaltigsten Lösungen im Markt. Für Stop-Silent-Produkte erhalten Kunden auch noch nach Jahrzehnten Ersatzteile, in der Regel die Membranen zu den Ventilen. Es sind Produkte von Handwerkern für Handwerker.
